Перевод отчётов геодезического мониторинга осадок и деформаций на промышленных стройплощадках

Перевод отчётов геодезического мониторинга осадок и деформаций нужен в тот момент, когда результаты измерений должны одинаково понять строительный подрядчик, проектировщик и иностранный заказчик. В ведомости указано перемещение марки, на графике показана накопленная осадка, а в заключении рекомендован дополнительный цикл наблюдений. Если переводчик перепутает исходную отметку с текущей или уберёт оговорку о стабильности репера, документ изменит смысл при внешне безупречных числах.

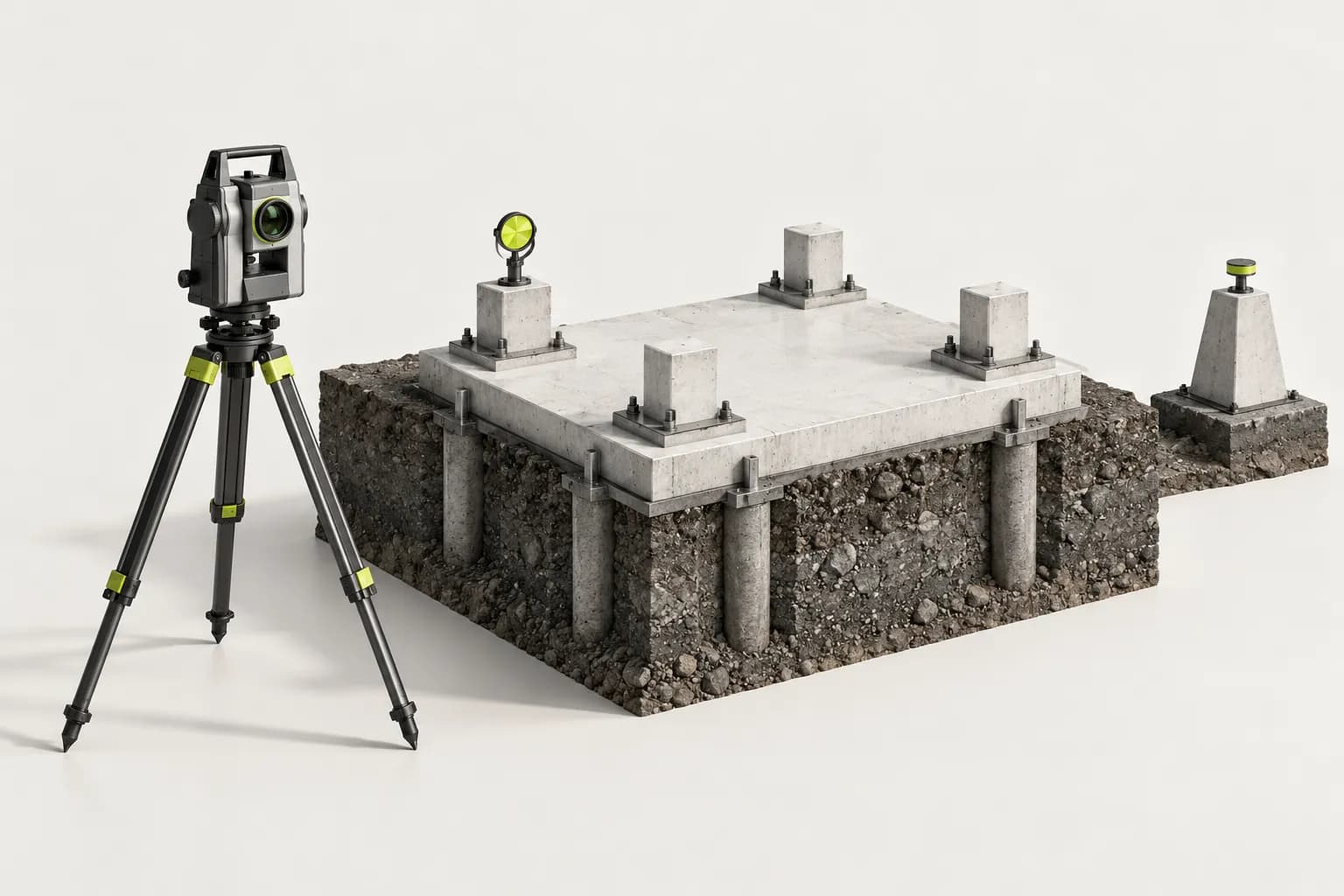

Рассмотрим рабочую ситуацию: на промышленной площадке готовят передачу фундамента под монтаж оборудования. Это условный пример для разбора документации, а не описание конкретного объекта. Заказчик получает русскую ведомость, английское заключение и чертёж с обозначениями марок. Перед согласованием ему необходимо установить, относятся ли материалы к одному циклу, одинаково ли трактуется направление вертикального перемещения и учтены ли ограничения измерений. Перевод должен позволять проследить эту цепочку без догадок.

Для руководителя EPC-⁠проекта результатом работы становится согласованный комплект, в котором текст связан с измерительными данными и приложениями. Для геодезиста это сохранённые обозначения, единицы и методы обработки. Для службы строительного контроля — понятные замечания и их статус. Поэтому заказ на перевод следует формировать вокруг полного отчёта, даже если переводить требуется только заключение. Ниже разобраны состав такого заказа, терминологические риски и порядок приёмки, который можно включить в техническое задание подрядчику.

Перевод отчётов геодезического мониторинга в контексте проектов Казахстана

Масштаб оснований и сооружений удобно оценивать по открытым сведениям владельцев проектов. В сообщении КМГ от 15 сентября 2025 года о строительстве завода «Силлено» в Атырауской области указаны проектная мощность 1,25 млн тонн полиэтилена в год и выполнение свайных и фундаментных работ. На дату сообщения были погружены 9 216 свай из предусмотренных 15 038. Это исторический срез строительства, который опубликовал сам КМГ, а не оценка готовности площадки на сегодняшний день.

Другой пример — электросетевое строительство. В годовом отчёте KEGOC за 2024 год проект объединения Западной зоны с основной частью ЕЭС Казахстана описан через строительство линии 500 кВ Карабатан — Ульке протяжённостью 604,3 км. Там же отмечено заключение в сентябре 2024 года трёх EPC-⁠контрактов по подстанциям и линии. Эти данные приведены в разделе инвестиционной деятельности KEGOC. Они показывают разнообразие строительных объектов, но сами по себе не раскрывают утверждённые программы наблюдений за их основаниями.

Из этих примеров нельзя выводить конкретную периодичность мониторинга, допустимую осадку или состав геодезической сети. Такие сведения берут из документации соответствующего объекта. В статье они служат контекстом для промышленного перевода: фундамент технологического оборудования и опора линии требуют разных описаний, даже если английский исходник в обоих случаях использует слово foundation. Название объекта, его шифр и функциональное назначение следует согласовывать до перевода результатов измерений.

Организацию взаимодействия проектировщика, подрядчика и заказчика подробно рассматривает руководство по переводу EPC-⁠контрактов. Для геодезического пакета к общей договорной схеме полезно добавить владельца исходных данных и специалиста, уполномоченного отвечать на вопросы о расчётах. Менеджер перевода координирует эти ответы, но не принимает решение о пригодности конструкции к монтажу.

Что передать вместе с отчётом об осадках и деформациях

Начните с реестра файлов. В нём указывают обозначение документа, ревизию, дату выпуска, язык, формат и статус: для рассмотрения, утверждённый или заменённый. Отдельно отмечают приложения, которые сохраняются без перевода. Такая запись позволяет отличить осознанное исключение из объёма работ от случайно пропущенной ведомости. Для каждого файла назначают один действующий оригинал: одновременно присланные PDF и редактируемая версия могут содержать разные исправления.

Переводчику нужны материалы, позволяющие восстановить смысл каждого результата:

• программа наблюдений и описание принятой системы отсчёта;
• схема расположения опорных пунктов, реперов и наблюдаемых марок;
• ведомости исходного и текущего циклов с условными обозначениями;
• описание приборов, методики и обработки результатов;
• графики перемещений, пояснения к исключённым наблюдениям и заключение;
• перечень применённых документов с обозначениями и редакциями.

Это рекомендуемый комплект для организации перевода, а не универсальный перечень обязательной строительной отчётности. Если заказчик передаёт только выдержку, в задании следует обозначить её границы. Например, перевод заключения может потребовать просмотра приложения с графиками, хотя сами графики не входят в оплачиваемый объём. Доступ к контексту и объём переводимого текста необходимо разграничить в заявке, чтобы не потерять важные пояснения.

Особого внимания требует связь с исполнительными чертежами. Номер марки в отчёте должен находиться на схеме, а обозначение фундамента — совпадать с принятой системой кодирования проекта. Не следует заменять латинскую букву похожей кириллической или самостоятельно исправлять идентификатор, который выглядит ошибочным. Сначала оформляют вопрос автору; подтверждённую корректировку затем вносят согласованно во все затронутые места.

Похожая проблема возникает при передаче результатов съёмки в цифровую модель. Облако точек, координатная ведомость и мониторинговый отчёт могут использовать разные структуры данных. Полезно заранее проверить связь пакета с документацией лазерного сканирования и исполнительных моделей. Сам перевод не подтверждает, что геометрия модели соответствует фактическому состоянию сооружения: это отдельная задача ответственных инженеров.

Термины, системы отсчёта и числовые данные

Глоссарий лучше строить по понятиям, а не по списку английских слов. Для каждой записи полезны определение из исходного комплекта, утверждённый русский эквивалент и пример применения. Слово settlement в рассматриваемом контексте обычно соответствует осадке, однако весь фрагмент нужно проверить: речь может идти о расчётном значении, измеренном перемещении или разности результатов двух циклов. Объединять эти категории под одним коротким заголовком нельзя.

Для согласования терминологии можно использовать следующий рабочий список:

• осадка — settlement; отдельно уточняются исходная точка отсчёта и знак;
• перемещение — displacement; уточняется компонент или направление;
• неравномерная осадка — differential settlement; сохраняется способ её определения;
• репер — benchmark; эквивалент проверяется по назначению пункта;
• цикл наблюдений — observation epoch или monitoring cycle по контексту;
• уравнивание сети — network adjustment; его не следует путать с механической регулировкой прибора.

Первые измерения и нулевые измерения также нельзя автоматически считать синонимами. Открытая терминологическая часть ISO 18674-⁠1:2015 различает initial measurement после установки и zero measurement после стабилизации влияния установки. В переводе необходимо сохранять определения, принятые автором конкретной программы, и указывать спорный случай в листе вопросов. Нельзя произвольно переносить дату начала наблюдений на более поздний цикл ради удобства графика.

В описании Leica GeoMoS Adjustment производитель отдельно выделяет возможность различать движение сооружения и проблемы опорной системы, а также выявлять нестабильные опорные пункты. Это подтверждено документацией Leica Geosystems. Для переводческой проверки отсюда следует конкретное правило: замечание о состоянии опорного пункта нельзя сокращать как второстепенную техническую подробность. При этом наличие программной функции ещё не доказывает, что она применялась при подготовке рассматриваемого отчёта.

Для чисел составляют отдельный контрольный реестр. Сверяют координаты, высотные отметки, разности, единицы, количество десятичных знаков и математические символы. Отрицательное значение, пустая ячейка, ноль и запись об отсутствии наблюдения должны оставаться различимыми. Если требуется заменить десятичную запятую точкой, такую операцию согласуют для всего комплекта и отдельно проверяют разделители в выгружаемых файлах. Формулы и значения в исходных электронных таблицах не следует изменять при языковой редактуре.

Нормативные ссылки и границы инженерного вывода

ISO 18674-⁠1:2015 описывает общие правила геотехнического мониторинга с применением полевых приборов. В область его применения входят наблюдения за грунтом и взаимодействующими с ним сооружениями до, во время и после строительства. Это подтверждает официальная карточка ISO. Ссылка полезна для понимания предмета документа, но не устанавливает сама по себе обязательность стандарта для каждого промышленного объекта Казахстана.

В техническом задании на перевод следует перечислить нормативные документы, фактически указанные в исходнике, с годами и редакциями. Заказчик или проектировщик подтверждает их применимость. Если в программе есть национальная строительная норма, корпоративный стандарт и международный документ, переводчик сохраняет это разграничение. Он не заменяет ссылку на другую редакцию и не объявляет иностранный стандарт казахстанским требованием. При расхождении титульного листа и списка ссылок требуется запрос автору.

Отчёт об измерениях не следует описывать как сертификат соответствия оборудования EAC только потому, что приборы или монтируемые машины поставлены из-⁠за рубежа. В заявке нужно разделить геодезическую отчётность, документы на средства измерений и документацию поставщика. Если для последних предусмотрена отдельная процедура оценки соответствия, её название переводят по соответствующему документу. Добавлять такую процедуру к мониторинговому заключению без основания нельзя.

Пороговые значения особенно чувствительны к редактуре. В рабочем порядке перевода стоит отдельно согласовать названия уровней, условия их достижения и предусмотренные действия. «Превышено», «достигнуто» и «приближается к» описывают разные ситуации. Условие о дополнительном наблюдении нельзя превращать в требование остановки работ, а рекомендацию инженера — в разрешение продолжить монтаж. Перевод должен сохранять степень определённости вывода, автора решения и относящийся к нему объект.

Если заключение противоречит ведомости, противоречие фиксируют в запросе. Исправленный оригинал выпускает ответственная сторона, после чего корректируется перевод. Для срочной передачи можно согласовать отдельную пометку о незакрытом вопросе, однако её содержание и расположение утверждает заказчик. Самостоятельно устранять расхождение путём выбора «более правдоподобного» числа недопустимо. В журнале вопросов полезно сохранять обе исходные записи и точные места, где они обнаружены.

Как проверить перевод геодезического отчёта перед выдачей

Проверку удобно разделить на несколько последовательных проходов. Сначала сверяют комплектность: страницы, приложения, подписи к рисункам и состав ведомостей. Затем проводят двуязычную проверку содержания, отдельно контролируют числовые поля и завершают просмотром готового файла. Такой порядок помогает обнаружить ошибку до того, как правильный перевод будет помещён в неверную строку или график потеряет подпись при верстке.

На первом проходе проверяющий сопоставляет каждый смысловой блок с оригиналом. Особое внимание уделяет основаниям вывода, ограничениям метода и исключениям из набора данных. Формулировку «наблюдение не выполнено» нельзя сокращать до «данных нет», если первая объясняет событие, а вторая оставляет его причину неизвестной. Необходимо сохранять ссылки на предыдущие циклы и уточнять, к какой версии приложений относятся выводы.

На втором проходе сверяют идентификаторы и значения. Для таблиц рекомендуемое правило — проверять все заполненные строки, включая примечания, итоговые значения и продолжения на следующей странице. Для графиков проверяют названия осей, единицы, легенду, даты и соответствие линий обозначениям марок. Масштаб графика не следует менять ради более эффектного изображения: изменение представления данных согласуют с автором отчёта.

На третьем проходе инженер заказчика рассматривает вопросы, требующие профессионального решения. Переводческая проверка может обнаружить несоответствие текста и данных, но не заменяет оценку устойчивости сооружения. В форме согласования полезно разделить языковые замечания и инженерные вопросы. Тогда ответ «термин согласован» не будет ошибочно принят за подтверждение расчёта или допустимости обнаруженного перемещения.

Перед выдачей открывают конечный PDF и проверяют каждую страницу. Важно убедиться, что минусы, индексы и специальные символы отображаются правильно, длинные названия не закрывают значения, а строки не обрезаны при переносе. Если заказчику передают редактируемый файл, дополнительно проверяют его после сохранения и повторного открытия. Содержание, доступное в исходном формате, должно оставаться доступным и в согласованном формате поставки.

Для повторных выпусков полезно сохранять утверждённый глоссарий, перечень закрытых вопросов и сведения о заменённых файлах. При этом прошлое согласование термина не означает автоматического одобрения новой цифры или вывода. Каждый цикл наблюдений проверяют по его собственным данным. Совпадающие фрагменты можно использовать повторно только после сопоставления контекста, обозначений и действующей ревизии программы мониторинга.

Отдельная проверка нужна при поступлении исправлений после начала верстки. Представим, что автор заменил одну ведомость и уточнил предложение в заключении. В этом условном примере недостаточно обновить только вложение: необходимо найти все ссылки на изменённый результат, подписи к соответствующим графикам и краткое резюме для заказчика. Менеджер фиксирует полученную ревизию, а проверяющий подтверждает, что исправление перенесено во все языковые версии. Такой порядок следует согласовать до первого срочного выпуска.

Не менее полезен контроль дат и времени. В переводе сохраняют формат, позволяющий однозначно различить день и месяц, а при наличии времени наблюдений — исходное указание часового пояса. Если оно отсутствует, переводчик не дописывает его по расположению площадки. Для сравнения результатов важен именно способ записи, принятый составителем. Любую унификацию формата выполняют после согласования и проверяют на всём диапазоне наблюдений, включая заголовки графиков и названия приложений.

Для сканированных отчётов нужно заранее оценить читаемость мелких значений и подстрочных обозначений. Распознанный текст удобно использовать как вспомогательный материал, но сверку проводят с изображением оригинала. Неразборчивое число нельзя восстанавливать по соседним строкам или ожидаемой последовательности. Запросите качественный фрагмент либо редактируемую ведомость. В реестре вопросов укажите страницу, строку и идентификатор марки: это ускорит ответ автора и позволит проверить исправление без повторного поиска по всему документу.

Как сформировать заказ и принять готовый комплект

В заявке укажите объект, языковую пару, адресатов отчёта и предполагаемое использование. Перевод для технического совещания и комплект для договорной передачи могут требовать разного оформления, состава приложений и порядка утверждения. Необходимо заранее определить, какие документы имеют приоритет при расхождении, кто отвечает на вопросы переводчика и в каком виде должны поступать согласованные изменения. Это позволит оценить срок по реальному объёму работы.

Отдельно согласуйте доступ к исходным данным. Координатные файлы, схемы объекта и рабочие чертежи следует передавать по принятому у заказчика порядку. Для оценки стоимости можно предоставить обезличенный образец и реестр, а полный пакет открыть исполнителю после согласования условий. Обезличивание должно сохранять структуру: если из примера удалены все номера марок и приложения, сложность проверки окажется недооценена.

При приёмке полезно запросить три результата: переведённый комплект, согласованный терминологический список и реестр закрытых либо оставшихся вопросов. Проверьте, что исходные и переводные версии однозначно сопоставляются по обозначениям. Отметка о завершении перевода должна относиться к конкретной ревизии, а не ко всем будущим выпускам отчёта. Сохраняйте подтверждение того, какие исходные файлы использованы при подготовке результата.
