Перевод документации модернизации тепловых сетей: гидравлические расчёты, ИТП и диспетчеризация

Перевод документации модернизации тепловых сетей требует согласовать несколько описаний одной системы: гидравлический расчёт, схему индивидуального теплового пункта и перечень сигналов диспетчеризации. Представим промышленную площадку, которая заменяет теплообменник и подключает новый шкаф управления. В расчёте указан перепад давления на вводе, в руководстве поставщика — допустимые параметры аппарата, а в диспетчерском перечне — отдельные датчики подачи и обратного трубопровода. Перевод должен сохранить эти различия и связи между документами.

Если каждую часть отдавать в работу без общего реестра и словаря, одинаковый параметр может получить разные названия. Ошибка не всегда заметна при чтении отдельной страницы: выражение выглядит правдоподобно, число перенесено верно, но относится к другому контуру. Поэтому заказчику полезно принимать перевод по системе оборудования, сохраняя возможность проследить обозначение от расчётной модели до инструкции оператора.

Статья рассчитана на руководителей проектов, службы главного энергетика, закупщиков и специалистов по автоматизации промышленных предприятий Казахстана. Ниже — состав исходного комплекта, терминологические различия и порядок проверки перед передачей документации в эксплуатацию. Примеры организации работ являются рекомендациями. Они не задают режимы конкретной сети и не заменяют проектные решения. Значения, уставки и последовательности действий необходимо брать из утверждённых документов соответствующего объекта, а возникающие противоречия передавать ответственным инженерам.

Перевод документации тепловых сетей: контекст Казахстана

В сообщении о подготовке ремонтной кампании на 2026 год Министерство энергетики Казахстана привело итоги предыдущего года: реконструкция и капитальный ремонт затронули 323 км тепловых сетей, а уровень изношенности по стране снизился с 52 до 50%. В том же сообщении снижение показателя до 42% к 2029 году названо целевым ориентиром национального проекта «Модернизация энергетического и коммунального секторов». Эти числа относятся к разным временным срезам; план нельзя описывать как уже достигнутый результат.

Международное участие в обновлении теплоснабжения также имеет документированную историю. В карточке рамочной программы ЕБРР по модернизации централизованного теплоснабжения Казахстана перечислены проекты Актобе, Костаная и Усть-Каменогорска; дата одобрения программы — 22 июля 2015 года. Это исторический пример структуры программы, а не утверждение о текущем состоянии каждого объекта. Для нового заказа нужно отдельно проверять конкретный договор, заказчика и состав поставки.

Промышленному потребителю этот контекст важен при реконструкции собственных сетей и узлов подключения. Документы внешней теплоснабжающей организации, проектировщика и изготовителя оборудования могут описывать разные границы системы. Их нельзя объединять в один «паспорт тепловой сети», если исходные документы имеют самостоятельное назначение. В переводе должны оставаться видимыми источник требования и участок, к которому оно относится.

Начать подготовку можно с общего руководства по переводу для энергетического сектора Казахстана, а затем перейти к заданию по конкретной системе. Укажите вид модернизации: замена участка трубопровода, переоснащение теплового пункта, обновление автоматики либо несколько связанных работ. Перечень документов и глубина проверки будут зависеть от этого выбора.

Не обещайте в переведённом обосновании экономию только на основании установки нового оборудования. Проектный расчёт, гарантия поставщика и измеренный эффект после ввода имеют разный статус. Переводчик сохраняет методику, исходные условия и ограничения утверждения. Если процент снижения расхода приведён без базы сравнения, вопрос нужно адресовать автору документа, а не дополнять формулировку собственным объяснением.

Гидравлический расчёт: что сохранять при переводе

Перед передачей расчёта запросите его пояснительную записку, схему сети, список узлов и участков, принятые режимы и таблицы результатов. Одного итогового листа может не хватить, чтобы установить смысл сокращений. Для расчётной модели важны номера узлов, направление принятого потока, отметки и границы участка. Перевод подписей не должен менять идентификаторы, по которым инженер сопоставляет модель с чертежом.

Разделите давление в точке, перепад давления между точками, потери давления на участке и напор насоса. Это связанные, но разные характеристики. Например, английское head в насосной документации переводят с учётом контекста как напор, а differential pressure — как перепад давления. Замена обоих терминов одним словом «давление» лишает читателя части информации и затрудняет сопоставление расчётных данных.

Проверяйте единицу вместе с параметром. Объёмный расход и массовый расход нельзя смешивать, даже если числовые значения похожи. Тепловая мощность и количество тепловой энергии также обозначают разные величины. Перевод единиц или пересчёт в принятую заказчиком систему согласуйте отдельно; исходные значения должны оставаться проверяемыми. Самостоятельно округлять коэффициенты и переносить десятичный разделитель по визуальному сходству недопустимо.

Для проекта полезен короткий словарь:

• подающий трубопровод — supply pipe;
• обратный трубопровод — return pipe;
• располагаемый перепад давления — available differential pressure;
• потери давления — pressure loss;
• напор насоса — pump head;
• расчётный расход — design flow rate, с уточнением вида расхода и единицы.

Каждую пару проверяют по исходному документу. Так, слово flow может обозначать расход либо использоваться в названии подающей линии. Вторая ситуация требует сверки со схемой, а не механической подстановки словарного варианта. Сокращения, условные обозначения и индексы лучше сохранить и раскрыть в согласованном перечне.

Не исправляйте расчёт через перевод. Если в таблице результата и пояснительной записке указаны разные режимы, сохраните вопрос в реестре замечаний. Решение принимает автор расчёта или назначенный проверяющий. После получения ответа обновляют все затронутые файлы, включая подписи к графикам. При переводе электронной таблицы дополнительно согласуйте, разрешено ли менять текст внутри формул и служебных полей: некоторые подписи могут использоваться программой как ключи.

Перевод документации ИТП: схема, оборудование и регулирование

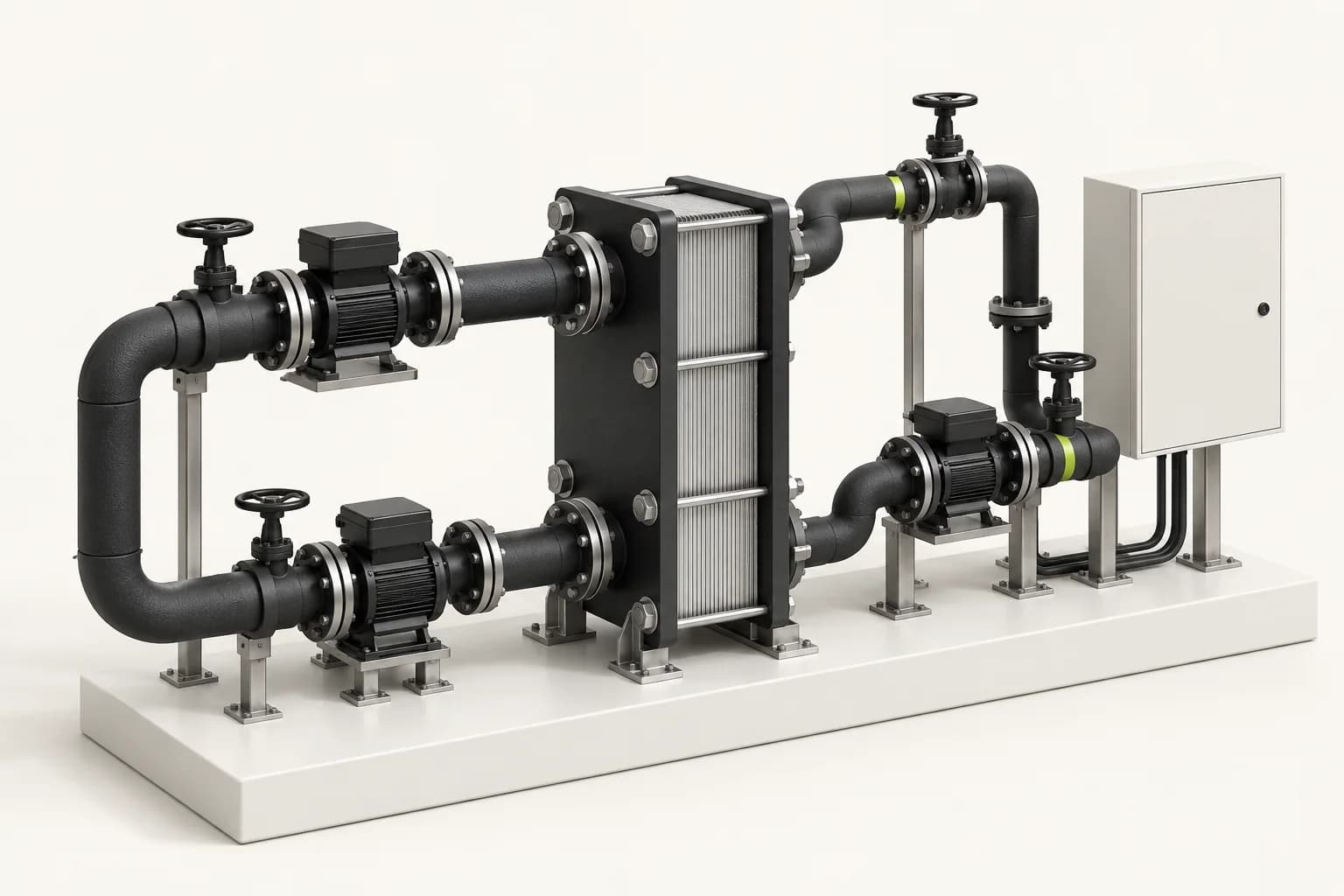

Индивидуальный тепловой пункт, или ИТП, рассматривайте как связанный комплект, а не набор руководств на насосы и арматуру. Начните со схемы: установите назначение контуров и способ подключения. Если в проекте предусмотрено независимое подключение через теплообменник, названия первичной и вторичной сторон должны последовательно использоваться в спецификации, инструкции и описании автоматики. Не переносите такое деление на схему другой конфигурации без проверки.

В документации изготовителя Danfoss для модульных тепловых пунктов приведены варианты независимого отопления с одним или двумя теплообменниками, в том числе для коммерческих и промышленных зданий. Это пример конкретного семейства оборудования. Его состав и характеристики нельзя выдавать за обязательное устройство любого ИТП, поставляемого в Казахстан. Для перевода нужен паспорт именно выбранного исполнения и относящиеся к нему приложения.

Отдельно сверяйте регулирующий клапан, регулятор перепада давления и балансировочную арматуру. В описании Danfoss регулятор перепада давления предназначен, в частности, для поддержания постоянного перепада на регулирующем клапане либо на системе или тепловом пункте. В переводе принципиально сохранить, между какими точками поддерживается перепад. Общая формулировка «поддерживает давление в сети» может оказаться слишком широкой для смысла исходника.

Для комплектного теплового пункта запросите:

• схему с обозначениями контуров и направлений потока;
• спецификацию аппаратов, насосов, арматуры и датчиков;
• паспорта выбранных исполнений и инструкции по обслуживанию;
• описание регулирования, перечень параметров и согласованные уставки;
• электрические схемы, кабельный журнал и перечень сигналов;
• программу проверки и формы протоколов, предусмотренные проектом.

Не заменяйте размеры присоединения названием модели и не удаляйте буквенные суффиксы исполнений. В инструкции они могут определять материал, привод или конфигурацию аппарата. Если обозначение на фотографии отличается от спецификации, отправьте вопрос заказчику. Подбирать подходящую модель по каталогу вместо указанной в документах переводчик не должен.

В предупреждениях сохраняйте условия безопасного выполнения работ. Проверяются порядок действий, состояние оборудования, ограничения и ссылки на соответствующие разделы. Для перевода руководства недостаточно воспроизвести общую мысль «соблюдать осторожность». Вместе с тем нельзя дописывать технологическую последовательность, которой нет в исходнике: такое дополнение требует решения изготовителя или ответственного специалиста проекта.

Диспетчеризация: от имени сигнала до действия оператора

Для системы диспетчерского управления и сбора данных, обозначаемой SCADA, нужен отдельный перечень переводимых строк. В него включают сообщения, подписи параметров, описания команд, состояния оборудования и пояснения в руководстве. Служебные идентификаторы, адреса регистров и имена переменных сохраняют в том виде, который требует интеграция. Видимая оператору подпись и машинный идентификатор могут находиться рядом, но выполнять разные функции.

Различайте сигнал состояния, предупреждение, аварийное сообщение, команду и подтверждение выполнения. Условная строка «насос включён» не должна заменять сообщение «команда пуска передана»: первое описывает состояние, второе — действие системы. Подтверждение может поступать от отдельного сигнала. Конкретную логику устанавливают по проекту автоматизации и описанию алгоритма, а не по длине исходной надписи.

Для каждого параметра полезно передать переводчику идентификатор, русское назначение, единицу, диапазон отображения и связанный объект. Если строка ограничена по длине, сокращение согласовывают с оператором или инженером по автоматизации. Сокращённая подпись должна однозначно различать подающий и обратный трубопроводы, первичный и вторичный контуры. Нельзя сокращать оба названия до одинакового слова, рассчитывая только на положение поля на экране.

Отдельно проверьте сообщения об отказе датчика и выходе измеряемого значения за предел. Эти события требуют разных формулировок, даже если на экране используется одинаковый цвет. Не следует называть потерю связи «отсутствием расхода», если система лишь перестала получать данные. Перевод сохраняет степень определённости исходного сообщения и не делает технических выводов вместо алгоритма.

Для передачи строк интегратору согласуйте формат экспорта, кодировку и правила работы с переменными. Подстановочные элементы, управляющие символы и ограничения длины относятся к техническим условиям задания. После импорта нужна проверка отображения в предусмотренной среде: корректный текстовый файл сам по себе не доказывает, что надписи помещаются в поля и не перекрывают элементы. Разделите ответственность за перевод строк и изменение программы, чтобы языковая работа не привела к несанкционированной правке логики управления.

Требования к передаче рабочих файлов можно дополнить правилами защищённого обмена технической документацией. Особенно это касается перечней оборудования и конфигурационных файлов, доступ к которым заказчик ограничивает по договору.

Нормативные ссылки и проверка качества комплекта

В Казахстане принят Закон «О теплоэнергетике» от 8 июля 2024 года. При переводе договоров, технических заданий и пояснительных записок сверяйте реквизиты и применимую редакцию по официальной правовой базе. Ссылка на закон не определяет автоматически состав документации конкретного ИТП. Строительные, эксплуатационные и договорные требования необходимо рассматривать применительно к объекту и виду работ.

Подготовьте перечень нормативных ссылок из исходного комплекта: полное обозначение, название, год, редакция и место упоминания. Ссылка на национальный стандарт, межгосударственный ГОСТ или международный документ должна оставаться узнаваемой после перевода. Нельзя самостоятельно подменять стандарт похожим документом либо объявлять его обязательным только из-⁠за наличия в иностранном руководстве. Вопрос о применимости адресуют проектировщику или специалисту заказчика.

Проверку перевода удобно организовать в несколько проходов. Первый подтверждает полноту текста и приложений. Второй сопоставляет смысл с исходником, включая предупреждения и условия. Третий сверяет числовые данные, обозначения и ссылки между документами. Затем технический специалист рассматривает вопросы, требующие предметного решения. Перед выпуском проверяют итоговые файлы, а не только рабочий текст редактора.

Для контрольной сверки выберите связи внутри комплекта: участок расчёта и его чертёж, теплообменник и паспорт, датчик и строку диспетчерского перечня. При этом проверка отдельных связей дополняет полную сверку перевода, а не заменяет её выборкой. Особое внимание уделите приложениям и таблицам: необходимые условия нередко находятся в примечании, которое легко пропустить при извлечении текста из PDF.

Обновления обрабатывайте через реестр ревизий. Для каждого изменения фиксируют источник, дату, затронутые документы и решение. Если поставщик заменил исполнение клапана, проверьте связанные наименования и ссылки, но не меняйте параметры по предположению. Изменение технических характеристик должно поступить от владельца исходника. На этапе приёмки заказчик должен видеть, какие вопросы закрыты, а какие ещё требуют согласования.

Как подготовить заказ и принять результат

Передайте исполнителю реестр файлов, схему сети или ИТП, образец расчёта и фрагмент перечня сигналов. Обозначьте получателей перевода: проектировщиков, монтажного подрядчика, службу эксплуатации или интегратора. Для каждого результата укажите язык, формат и необходимость двуязычного представления. Если материалы поступают партиями, заранее договоритесь, как поддерживать единый словарь и кто утверждает изменения терминов.

Порядок запуска работы можно сформулировать так:

1. Зафиксировать состав и версии исходного комплекта.
2. Согласовать названия контуров, параметров и оборудования на характерном фрагменте.
3. Определить порядок вопросов к проектировщику и поставщику.
4. Согласовать проверку таблиц, чертежей и диспетчерских строк.
5. Установить критерии приёмки и состав итоговой передачи.

При оценке предложений сравнивайте одинаковые услуги. Перевод пояснительной записки, восстановление сканированных таблиц и работа со строками интерфейса требуют разных операций. Уточните, входят ли в стоимость проверка связей между файлами, согласование терминологии и внесение ответов заказчика. Это позволяет связать цену с реальным составом результата, не подменяя проверку качества обещанием высокой скорости.

Срок сдачи привяжите к готовности исходников и техническому согласованию. Если расчёт ещё меняется, обозначьте предварительный статус перевода и правила последующего выпуска. Финальный комплект не должен содержать случайную смесь старых схем и новых инструкций. При передаче полезно приложить согласованный словарь и реестр оставшихся вопросов, сохранив исходные коды документов для поиска.

Приёмочный лист лучше составить до начала перевода. В нём можно предусмотреть отдельные отметки о комплектности, числах, единицах, обозначениях и открытых вопросах. Тогда представитель заказчика проверяет согласованный результат, а не формулирует новые требования после получения файлов. Для замечаний указывайте документ, страницу или строку, исходную формулировку и причину предлагаемой правки.

Разделите исправление ошибки перевода и изменение исходных данных. Если редактор неверно передал термин, исправление относится к качеству выполненной работы. Если проектировщик заменил расчётный режим после согласования, требуется обработка новой версии. Одинаковая запись «исправить таблицу» не позволяет различить эти ситуации и спланировать повторную проверку. При споре опирайтесь на сохранённый исходный комплект и журнал передачи.

Для дальнейшего обслуживания сохраните согласованный словарь вместе с итоговой документацией. Новому специалисту должны быть понятны принятые сокращения, границы переведённого комплекта и статус нерешённых вопросов. Это полезнее отдельного архива переписки, в котором техническое решение приходится искать среди организационных сообщений.
